解决方案 > 心理诊断治疗声学电子系统方案
使用Pythonhe与labviewB平台开发，支持本地/远程访问操作，适用于各种软硬件整机系统的测试。模块化设计，方便局部功能快速更新；测试用例源码开放，方便用户最灵活的增加新的测试用例。通用的系统测试框架，提供主流程控仪器设备的python版驱动与硬件抽象，仪器设备厂家型号更换无忧。
一：系统特点
1. 使用Pythonhe与labviewB平台开发，支持本地/远程访问操作，适用于各种软硬件整机系统的测试。
2. 模块化设计，方便局部功能快速更新；测试用例源码开放，方便用户最灵活的增加新的测试用例。
3. 通用的系统测试框架，提供主流程控仪器设备的python版驱动与硬件抽象，仪器设备厂家型号更换无忧。
4. 基本功能：登陆，扫码，启停，复位，设备地址搜索、设备自检、通讯连断，保护设定，功能权限划分。测试用例选择、执行顺序定义、重复测试次数设定、参数编辑，测试数据/图像与日志动态更新，测试时间与通过率统计。
5. 数据功能：数据存储(json/database)，报表生成(HTML/CSV/TXT/XLSX)，数据上传(MES或客户数据服务器)，数据分析。
6. CAN协议支持：CAN消息模拟发送；CAN报文读取，并通过导入dbc文件，对其进行解析，获取产品相关的软硬件版本号、电压、电流、故障，以及其他信息状态等。
二，客户需求

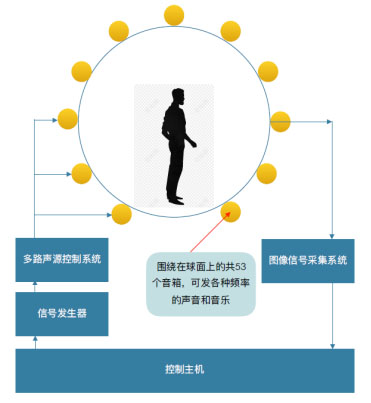

如下图所示，被测者站在球形支架中间，球外壁分布53个音箱(声源)，被测者蒙上眼睛后，在某个音箱发音后，他会被要求指出发音方向(声源位置)，该系统要能检测出被测者所指方向的是哪个声源。

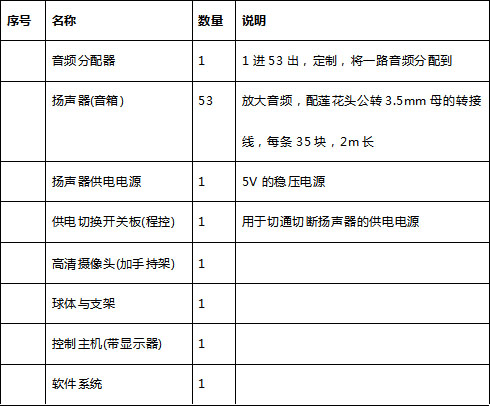

硬件系统

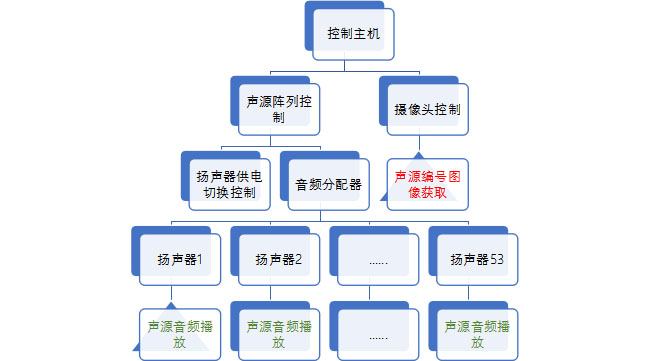

从控制的角度来看，硬件系统可简化如下，第一部分为声源控制阵列，控制主机通过3.5mm或RCA接口与音频分配器及扬声器连接声源阵列连接，通过切通切断扬声器的电源来控制其是否广播音频；第二部分为图像获取装置，控制主机通过USB与手持的小型摄像头连接，获取被测者所指向区域的图像。
该系统功能中最重要的部分是如何准确获取被测者所指向区域的声源编号，并分析提取出离中心点最近的1个，然后与播放音频的声源编号进行比较。故考虑采用如下方案：
(1)对53个音源进行编号，编号标签贴于相应的声源位置(不遮挡扬声器)，标签底色最好与周围颜色为反色，便于识别
(2)被测者手持一个小型摄像头，保证手所指方向为摄像头拍摄的中心，获取的图片
图片中可能包含多个编号标签影像，首先采用OpenCV进行目标提取(各编号标签区域)，判断各标签相对于图片中心的位置，距离最短的可认为为被测者所指向的，然后采用tesseract进行图像数字提取，填入报表
